증상 : 정수위밸브가 열리지 않은 상태에서 옥상고가수조 H/I알람 발생 볼탑쪽에서 물유입, 볼탑쪽 볼밸브 잠글시 정수위밸브 강한 워터햄머 발생
정수위밸브는 전자변과 볼탑이 있는 신우밸브 재품으로 모델은 SWV-FS 11B 40A 이다.
정수위밸브 점검해보니 정수밸브의 니들밸브 마모와 전자밸브 작동불량
1 . 정상작동 되지않은 정수위밸브
2. 전자밸브 전원 분리
3. 볼탑쪽 배관 분리
4. 정수위밸브 상부 어에핀 열어 퇴수
5. 거름망 분리
6. 니들밸브 분리
7. 분리한 니들밸브 뭉치
8. 니들밸브 분해 심각하게 부식한 핀
9. 고장난 전자밸브 분리
10.거름망, 니들밸브, 전자밸브 분리한 모습
11. 정수위밸브 상부 덮게볼트 분리
12. 정수위밸브 덮게볼트 전체 제거한 모습
13. 정수위밸브 덮게 분해 다이아후렘과 본체 스케일 끼임
14. 다이아후레임은 파손되지 않았으며 스케일이 끼어있다.
15. 하부 본체 스케일 모습
16. 다이아후레임과 상부 덮게 분해 모습
17. 상부 덮게 스케일 끼임 현상
18. 다이아후레임 스케일 끼임 현상

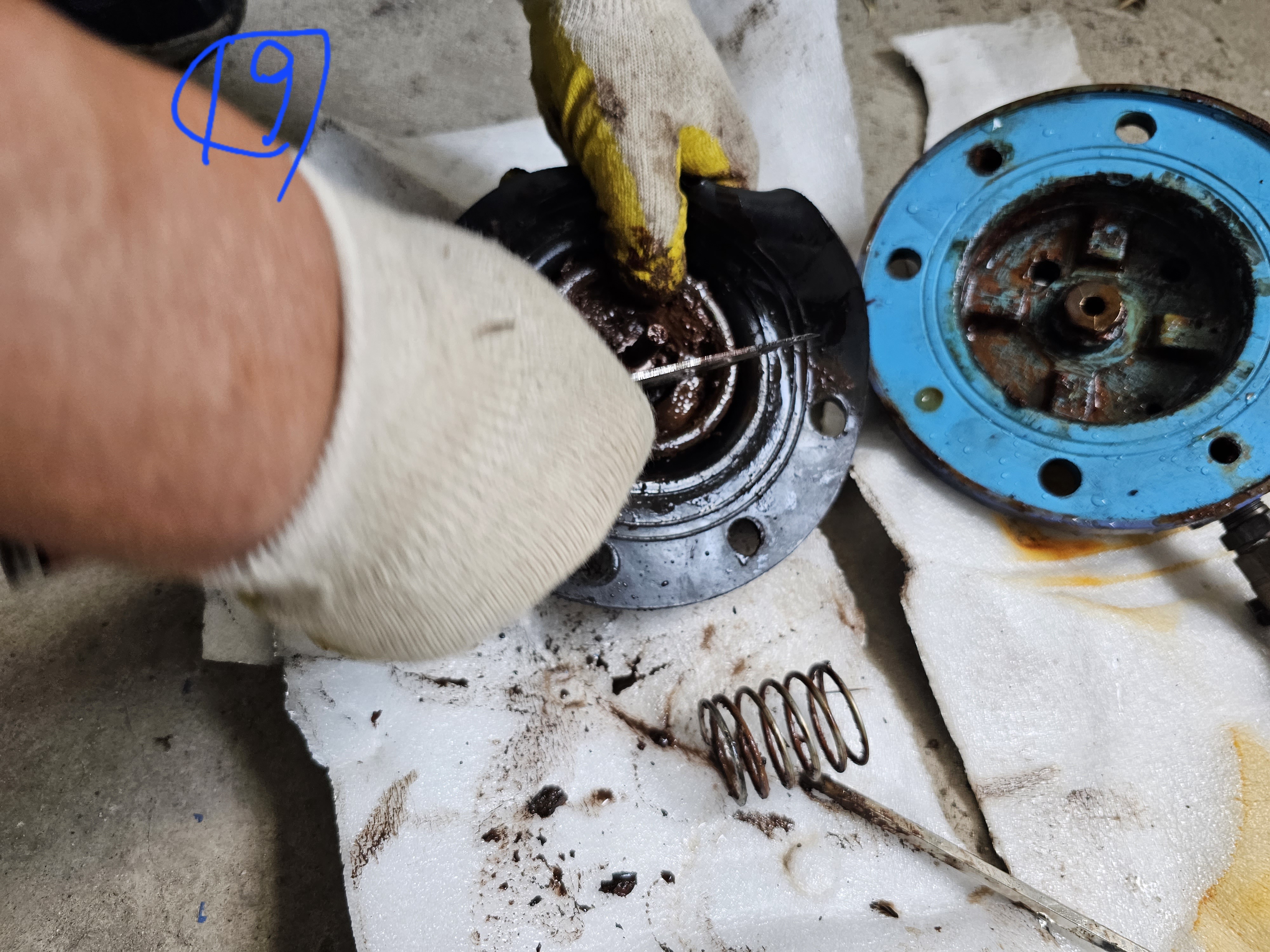

19. 상부 덮게 스케일 제거 모습(물이 통과하는 구멍까지 청소)
20. 다이아후레임 스케일끼임 청소
21. 정수위밸브 덮게와 다이아후렘 청소 완료
22. 정수위밸브 덮게 청소 완료
23. 다이아후레임 청소 완료
24. 다이아후레임 청소 완료
25. 정수위밸브 바디 쪽 청소(물이 통과하는 구멍까지 청소)
26. 밸브 열어 찌꺼지 청소
27. 정수위밸브 바디 청소 완료
28. 다이아후레임(조립은 분해의 역순이다)
29. 스프링(다이아후레임 양호하여 고정 시트는 분해하지 않음)

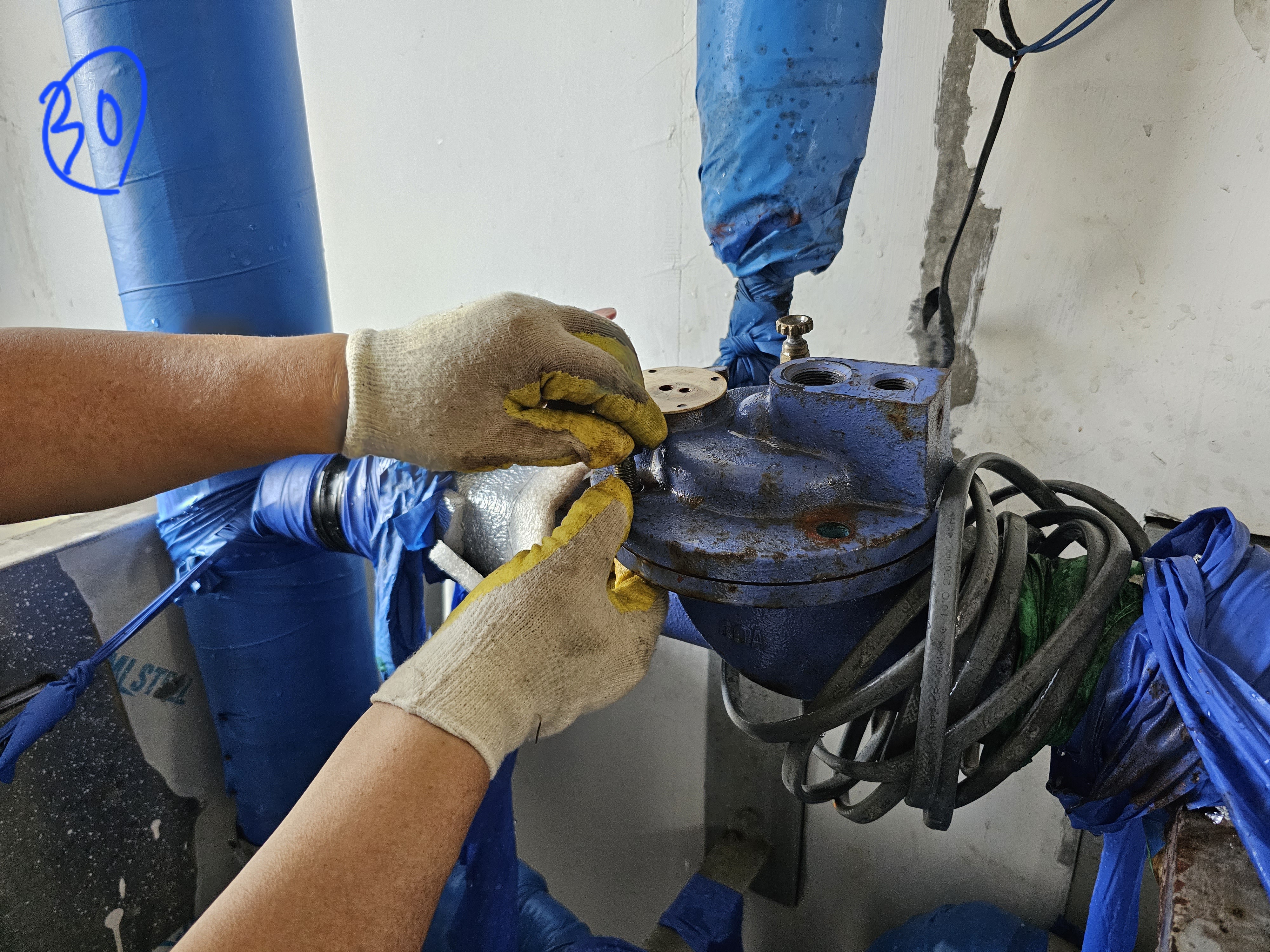

30. 정수위밸브 덮게 설치
31. 정수위밸브 덮게 고정볼트 조임
32. 거름망 조립
33. 니들밸브 뭉치 조립
34. 전자밸브 조립과 볼탑라인 너트 조임
35. 전자밸브 전원을 연결하고 에어핀 닫음
36. 니들밸브 닫힘 시간 체크 조종
37. 정수위조절밸브 전자밸브와 니들밸브 교체하여 정상작동 함
